Cálculo del OEE Avanzado
En otros artículos de este blog hemos explicado cómo realizar un cálculo del OEE de forma sencilla para un único lote o batch de producto. Pero, ¿qué ocurre si se necesita calcular el OEE de diferentes lotes a lo largo de un turno o periodo más largo?
Al analizar la fórmula para el cálculo del OEE, observamos que tanto el rendimiento como la calidad se basan en producción o piezas resultantes producidas. Este sencillo cálculo de los indicadores del OEE tan sólo sirve para medir un solo lote o varios lotes cuyo Tiempo ciclo ideal (lo llamaremos Tc) sea el mismo. ¿Y por qué ocurre esto? Lo vemos con el siguiente ejemplo práctico.
Cálculo del OEE por lote unitario
Imaginemos que deseamos calcular el OEE de una línea de etiquetado de botellas a lo largo de un turno de 8 horas con un descanso planificado de 30 minutos.
Tiempo disponible = Tiempo Producción Planificado [480min] – Tiempo descanso programado [30min] = 450min
Supongamos que ha habido 3 paradas largas que influyen en la disponibilidad, con una duración total de 90 minutos.
Disponibilidad = (Tiempo productivo [360min] / Tiempo disponible [450min]) * 100 = 80%
Consideramos que el Tc unitario para el etiquetado de esta referencia única es de 2 segundos y en total se han producido 8100 botellas.
Rendimiento = (Producción Real [8100uds] / Capacidad productiva [10.800uds. en 360min.]) * 100 = 75%
De esas 8100 botellas producidas, 7290 han sido unidades válidas, mientras que las 810 restantes no han pasado los tests de calidad.
Calidad = (Piezas Buenas [7290uds] / Producción Real [8100uds]) * 100 = 90%
Por lo tanto el OEE:
OEE = Disponibilidad [80%] * Rendimiento [75%] * Calidad [90%] = 54%
Cálculo del OEE multi-lote
Hasta este punto el cálculo del OEE basado en unidades producidas es correcto, pero… ¿qué ocurre si realizamos el mismo cálculo para varios lotes cuyo Tc difiere?
Siguiendo el ejemplo anterior, vamos a analizar el mismo turno de trabajo, pero en este caso se van a etiquetar dos botellas de diferente formato: Referencia1 (Tc = 2seg) y Referencia2 (Tc = 5 segundos).
Disponibilidad = 80%. La misma que en el cálculo del OEE unitario ya que el Tc de cada referencia no influye en el cálculo de la Disponibilidad.
Supongamos que se producen dos lotes: El Batch1 (B1) que produce 8.000 botellas de la Referencia1 en 275 minutos y el Batch2 (B2) con un total de 100 botellas de la Referencia2 en 85 minutos. Siguiendo el gráfico anterior, basado en el cálculo de piezas, estaríamos ante un cálculo del rendimiento erróneo:
Rendimiento mal calculado = (Producción real [8100uds] / Capacidad Productiva [9270uds. esperadas]) * 100 = 87,37%
Para hacer el cálculo del rendimiento correctamente, hay que utilizar como unidad de medida el tiempo, en lugar de las botellas producidas y esperadas. Para ello, basta con sumar los tiempos resultantes de producir cada botella en función de su Tc y dividirlo entre el Tiempo Productivo. Expresado a través de una fórmula el cálculo correcto del rendimiento sería:
Rendimiento = ((Tiempo trabajando B1 [16.000seg] + Tiempo trabajando B2 [500seg]) / Tiempo Productivo [360min]) * 100 = 76,39%
El mismo caso es aplicable al cálculo de la calidad. Se debe realizar la suma de los tiempos en los que se han estado produciendo unidades OK, para posteriormente dividirlo entre el Tiempo Produciendo o Trabajando. Supongamos que se han realizado 7000 unidades OK para el B1 y 40 para el B2:
Calidad = ((Tiempo trabajando uds OK B1 [14.000seg] + Tiempo trabajando uds OK B2 [200seg]) / Tiempo trabajando [16.500seg]) * 100 = 86,06%
Como ya sabemos el OEE es la multiplicación de los 3 factores:
OEE = Disponibilidad [80%] * Rendimiento [76,39%] * Calidad [86,06%] = 52,59%

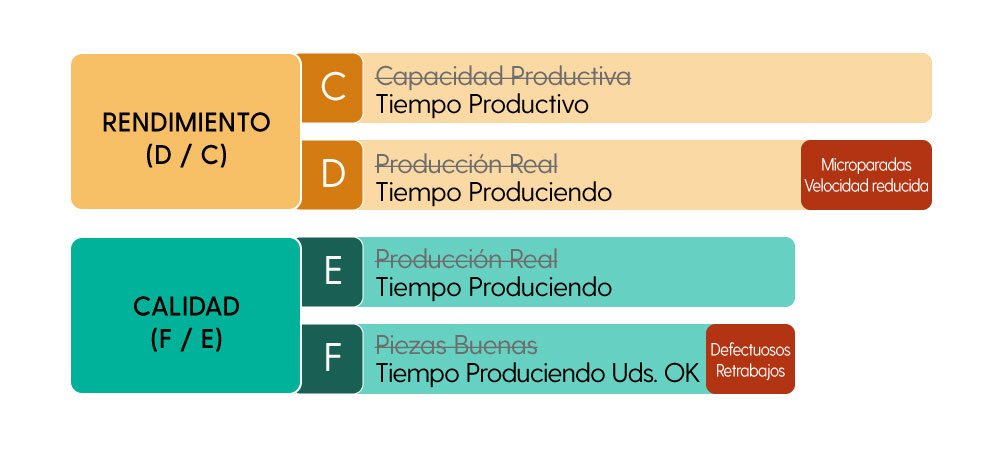

En este gráfico se puede ver el resultado de calcular el OEE multi-lote a través del Excel del OEE disponible en nuestra tienda online:
Conclusión: ¿Cómo medir el OEE de cualquier proceso productivo?
La conclusión es que para medir correctamente el indicador OEE, ya sea para una única referencia (lote unitario) o para varios productos con Tc diferentes (multi-lote), recomendamos calcular rendimiento y calidad en base a la unidad de tiempo. Por ello, el modelo a seguir es el del 2º ejemplo (Cálculo del OEE multi-lote) que se traduce en el siguiente gráfico:
De todos modos, si se desea calcular el OEE de una sola referencia de forma más simplificada, la medición del OEE por lote unitario a través del cálculo basado en piezas de rendimiento y calidad (ejemplo 1), es perfectamente válido.
